Objetivo Geral
Apresentar a teoria vista em sala de aula através da prática de um projeto de
engenharia, bem como diminuir o consumo de água potável da escola.
Objetivos Específicos
• Apresentar e construir novas formas de aprender, tornando o aluno protagonista
de um problema e auxiliando-o no desenvolvimento de sua solução;
• Desenvolver habilidades como raciocínio lógico e noção de espaço em alunos da
rede pública de ensino através do desenvolvimento de um projeto de engenharia;
• Instalação de sistema de captação de água da chuva como fonte alternativa de
água não potável, a fim de trazer economia no volume de água potável consumido
pela escola.

Project Results

Para o desenvolvimento do projeto, foi feita visita técnica para o levantamento das
informações necessárias. Através de imagens aéreas, constatou-se que a área total do
telhado da escola é de 536 m2, divididas em quatro águas e drenada por nove
tubulações de PVC DN 150mm.
A escolha da tubulação, entre as nove disponíveis, deu-se pela facilidade de
execução (sem necessidade de obras civis ou intervenções mais complexas) e pela sua
localização próxima ao pátio externo, onde já é realizada a captação de água para
lavagem do piso e rega de plantas.

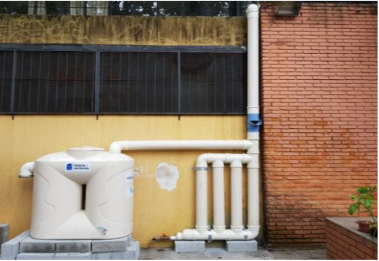

A tubulação de captação conta com dispositivo simplificado de tratamento,
denominado “filtro de folhas” que, a partir de uma tela mosquiteiro e uma queda em 45o,
faz uma limpeza mecânica de possíveis folhas e sólidos que são carreados com a chuva
(Figura 13).
Adicionalmente, é essencial o descarte do primeiro escoamento de chuva, o qual
arrasta grande quantidade de poluentes que não serão removidos pelo filtro, e que
comprometem a qualidade da água a ser utilizada.
